Puente sobre el río Stradomka, Bochnia, Polonia

Para la construcción de este puente, hemos utilizado apeos a diferentes alturas logrando una gran eficiencia en todo momento.

Descripción

En la ciudad de Stradomka, una zona afectada por fuertes inundaciones, se ha levantado un nuevo puente que salva su río homónimo.

Se ha construido un puente en arco armado de un único vano. Sus medidas son 13,2 m de anchura y 82 m de longitud total. La estructura ha sido diseñada con dos vigas en arco en la sección longitudinal y el tablero queda suspendido con tirantes de acero.

Solución ULMA

El encofrado empleado para el tablero ha sido ENKOFORM VMK, compuesto por riostras metálicas MK conectadas con vigas de madera.

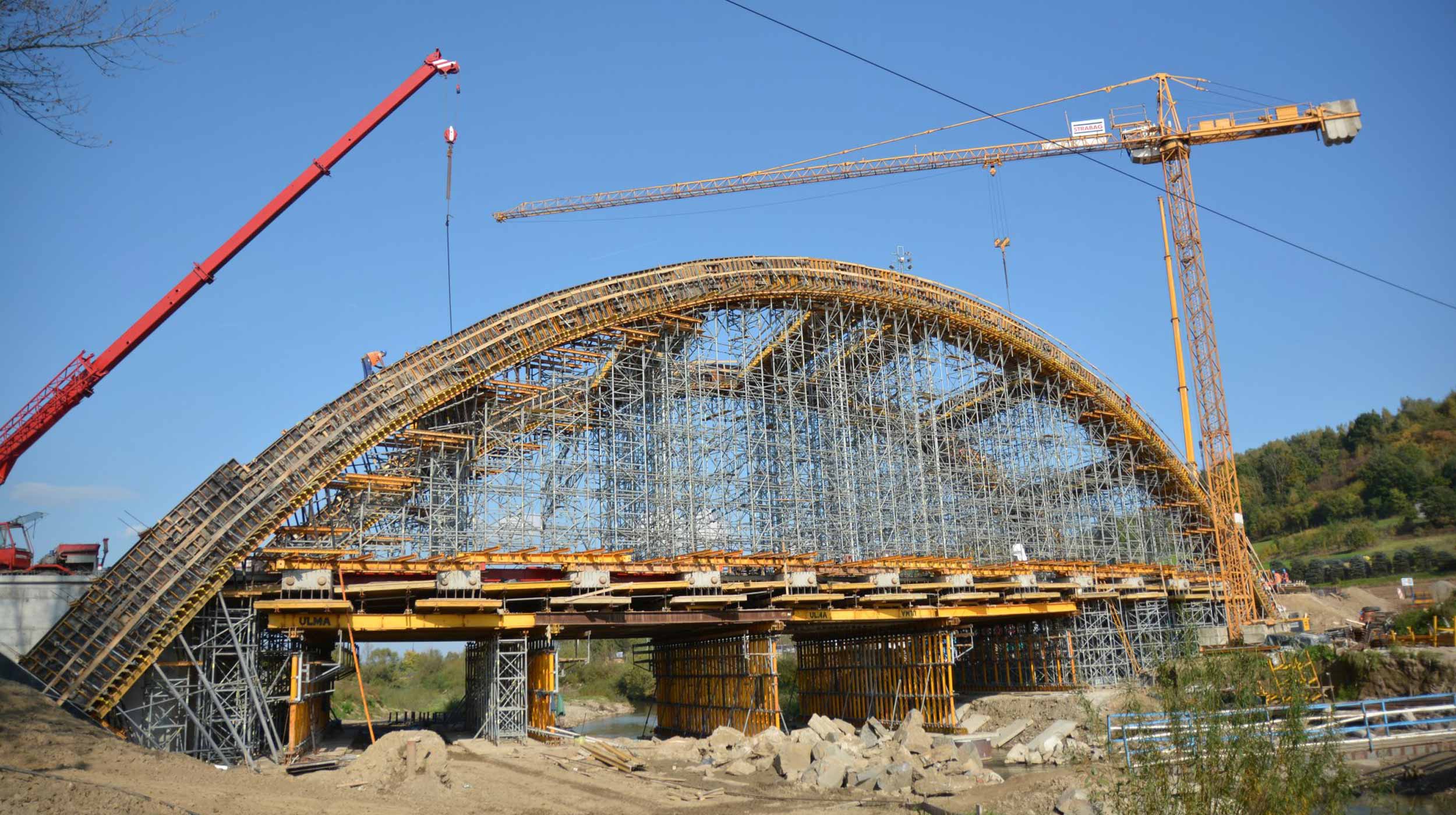

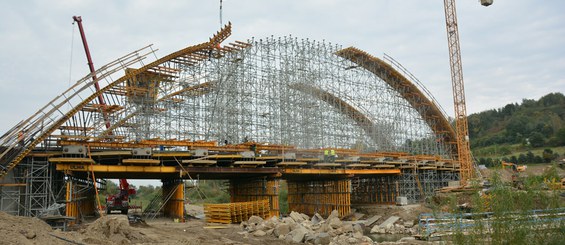

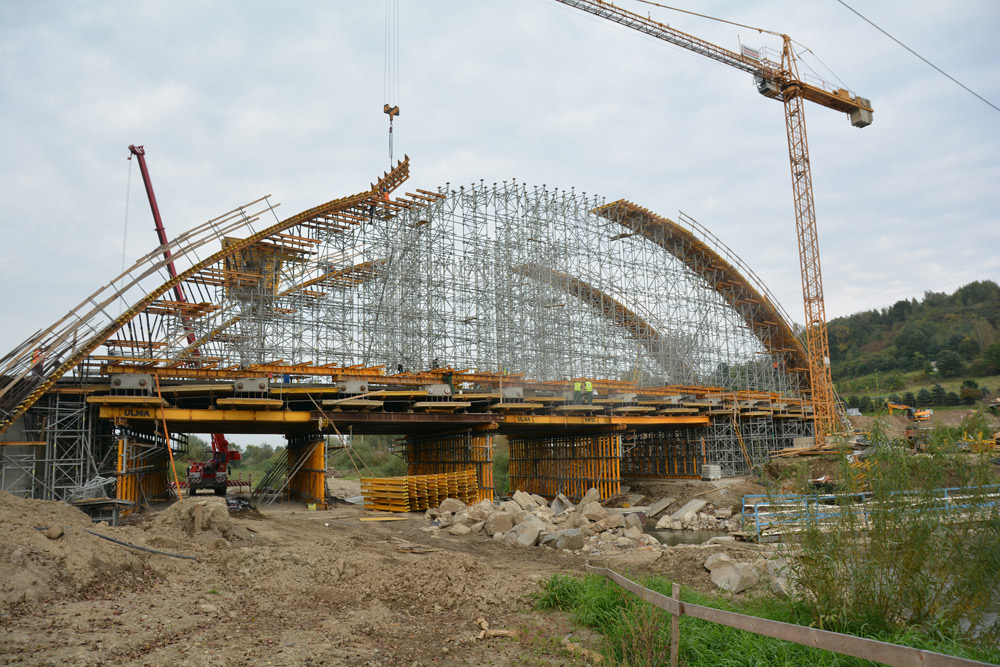

Los extremos del tablero del puente se han apeado con torres de cimbra T-60, mientras que en los vanos centrales, el apeo ha consistido en un entramado de perfiles metálicos sobre puntales de alta resistencia.

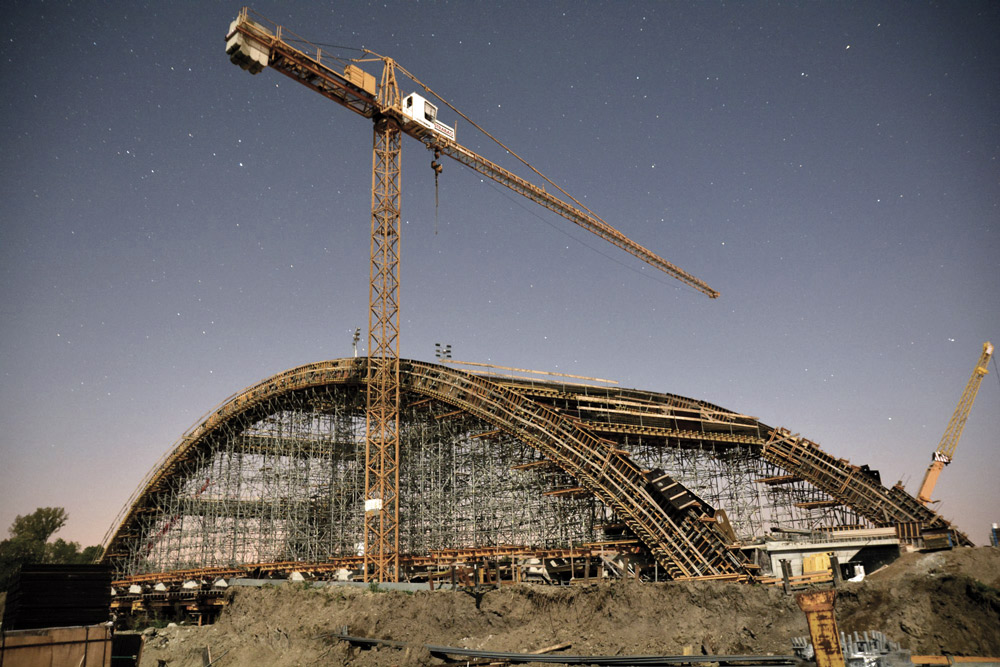

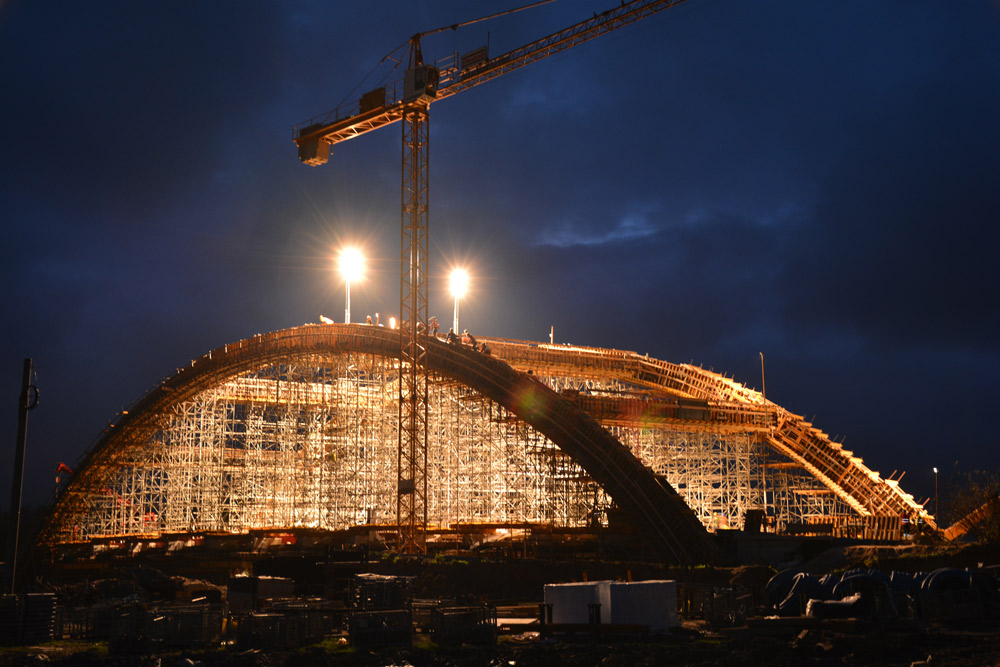

Los arcos y vigas transversales también se han construido con el encofrado ENKOFORM VMK, ya que ofrece gran resistencia y versatilidad. La curvatura del tablero fenólico, se ha logrado mediante camones. Y para dar forma al arco, se han utilizado los tensores E sobre riostras y conectores MK en la parte más pronunciada. La curva de la parte central del arco, menos acentuada, se ha obtenido por la simple regulación de los husillos del sistema de apeo.

Las torres de cimbra T-60, en modulaciones de 1 x 1, 1 x 1,5 y 1,5 x 1,5 m se ha adaptado perfectamente en el apeo de las vigas en arco y las vigas transversales, apoyados sobre el terreno o sobre perfilería metálica.

Los laterales de las vigas se han tabicado con el encofrado modular NEVI. El encofrado se ha cerrado por la parte exterior en las partes más pronunciadas del arco mediante tablero fijado a los paneles.

La cimentación se ha realizado con el encofrado modular ORMA.
